Oszcillométer PDD-301/so

A Forszírozott Oszcillációs Technika (FOT) gazdaságos alternatív megoldást kínál a légúti ellenállás mérésére, pontosabban a légúti impedancia mérésére.
A mérés során a páciensnek csak nyugodtan kell lélegeznie, különösebb együttműködési készség nélkül is a mérés eredményesen elvégezhető
Különösen alkalmas alacsony együttműködési készséggel rendelkező páciensek mérésére, például gyermekek esetében is. .

  • FFT (Fast Fourier Transform) kiértékelés
  • A légúti impedancia komponenseinek a gerjesztési frekvenciák szerinti meghatározása
  • A légutak rezonancia frekvenciájának meghatározása
  • A reprodukálható impedancia spektrum átlagszámítása
  • Modell illesztés az impedancia spektrum szerint
  • A légzőrendszeri ellenállás, elaszticitás és inertancia meghatározása
  • Random és szekvenciális gerjesztési frekvenciák

Software rendszer összefoglaló

  • Mérési üzemmódok
  • Mért paraméterek
  • Tartozékok
  • Műszakiadatok
  • Légúti impedancia mérése
  • Forszírozott ki- és belégzés
  • Statikus vitálkapacitás
  • Maximális akaratlagos légzés

Teljes légzésdiagnosztikai paraméterlista

  Forszírozott Oszcillációs Technika
Rrs Légúti impedancia rezisztív komponense
Irs Légúti inertancia
Crs A légzőrendszer tágulékonysága
fres Légzőrendszer rendszer rezonancia frekvenciája
  Forszírozott ki- és belégzésmérés
FVC Forszírozott kilégzési vitálkapacitás
FEV*0.5 Forszírozott kilégzési térfogat 0,5 s-nél
FEV*1.0 Forszírozott kilégzési térfogat 1,0 s-él
FEV*0.5/IVC Forszírozott kilégzési térfogat 0,5 s-nél / Belégzési vitálkapacitás
FEV*0.5/FVC Forszírozott kilégzési térfogat 0,5 s-nél / Forszírozott kilégzési vitálkapacitás
FEV*1.0/IVC Forszírozott kilégzési térfogat 1,0 s-nél / Belégzési vitálkapacitás
FEV*1.0/FVC Forszírozott kilégzési térfogat 1,0 s-nél / Forszírozott kilégzési vitálkapacitás
PEF Kilégzési csúcsáramlási sebesség
FEF*25-75% Forszírozott középáramlási sebesség
FEF*75% Forszírozott kilégzési sebesség a tüdőtérfogat 75%-nál
FEF*50% Forszírozott kilégzési sebesség a tüdőtérfogat 50%-nál
FEF*25% Forszírozott kilégzési sebesség a tüdőtérfogat 25%-nál
FET Forszírozott kilégzési idő
MTT Átlagos tranzit idő
FIVC Forszírozott belégzési vitálkapacitás
FIV*0.5 Forszírozott belégzési térfogat 0,5 s-nél
FIV*1.0 Forszírozott belégzési térfogat 0,5 s-nél
PIF Belégzési csúcsáramlási sebesség
FIF*25-75% Forszírozott közép belégzési sebesség
  Statikus vitálkapacitás mérés
IVC Belégzési vitálkapacitás
IRV Belégzési tartalék térfogat
ERV Kilégzési tartalék térfogat
TV Nyugalmi légzés térfogata
SVC Lassú vitálkapacitás térfogata
  Maximális akaratlagos légzés
MVV Maximális akaratlagos légzés térfogata
MVV*f Maximális akaratlagos légzés frekvenciája


PinkFlow áramlásmérő PPF-18
Kalibráló pumpa PCS-3000
Baktérium- és vírusszűrő PBF-100
Szájcsutora MPA-30
Orrcsipesz PNC-65


Áramlásmérő Lilly féle szitás áramlásmérő
Mérési tartomány ±15 l/s
Pontosság ±2 % / 50 ml/s
Holttér 36 ml
Ellenállás 60 Pa/l/s @ 15 l/s
Gerjesztési frekvencia tartomány 4 Hz - 48 Hz
Gerjesztett nyomáshullám max. ± 200 Pa
Gerjesztési teljesítmény max. 50W
Méret, pacienskör nélkül Magasság: 300 mm
  Szélesség: 300 mm
  Mélység:150 mm
Tömeg 7,2 kg
Tápfeszültség 90 ÷ 260 VAC 50/60 Hz
Teljesítmény felvétel 75 VA

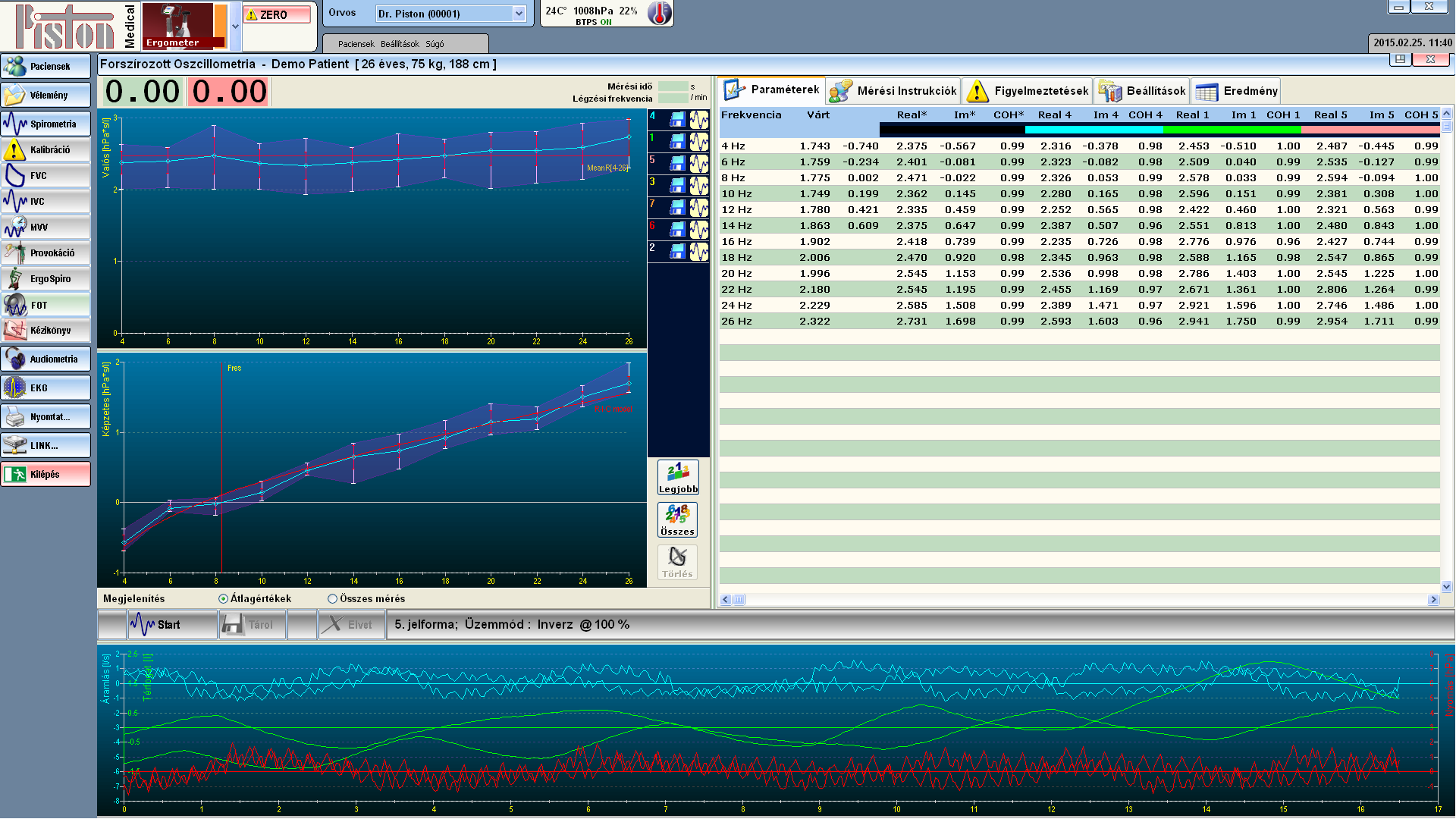

Készülék pácienskörrel   Légúti impedancia a gerjesztési frekvencia szerint

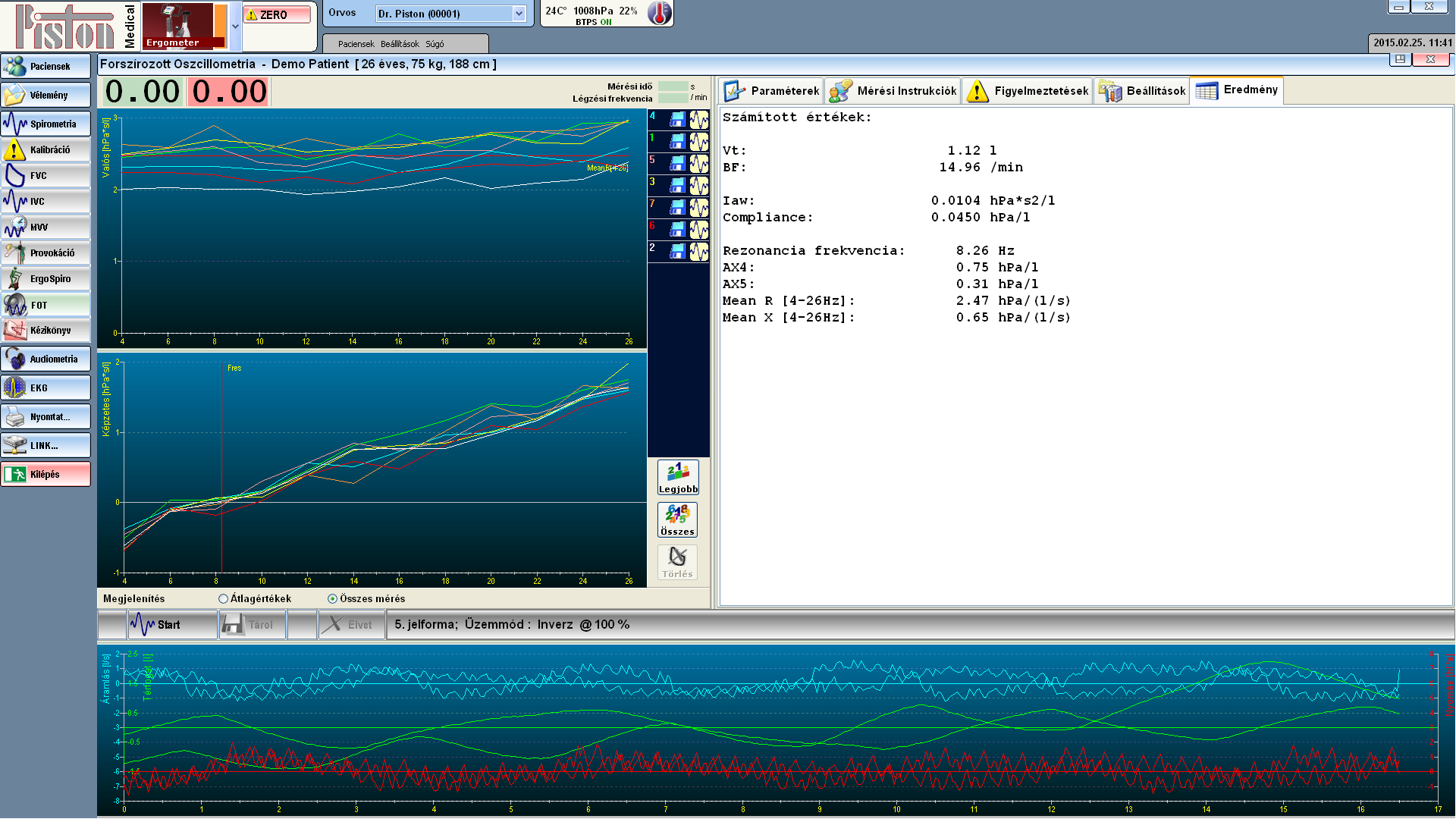

Készülék gyermek pácienssel   Modell illesztés a reprodukálható spektrum szerint

Történelmi Pachon oszcillométer
