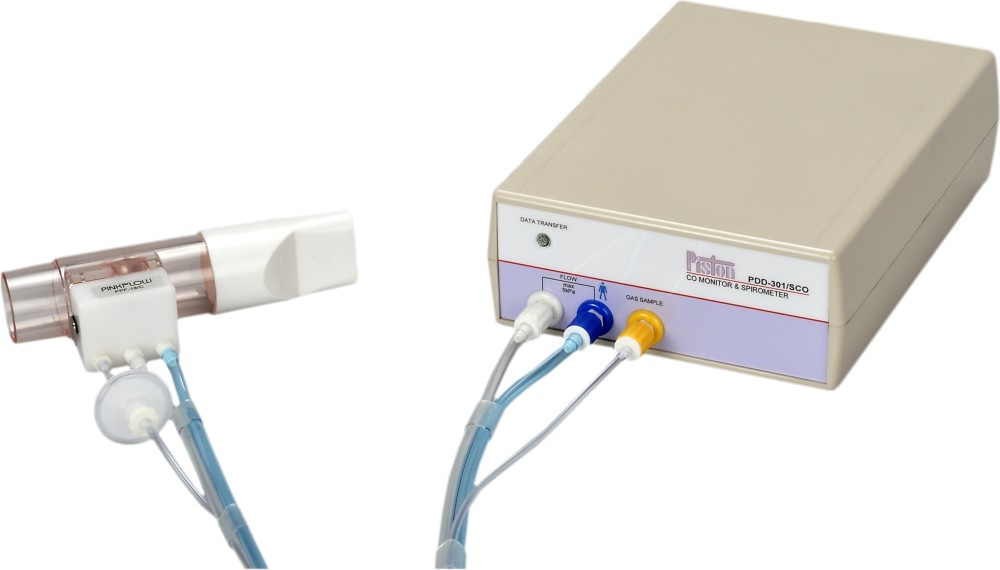

Kilégzési CO mérő: PDD-301/sco és PDD-301/rco

A dohányzásról való leszoktatás nélkülözhetetlen segédeszköze

  • A kilégzési CO koncentráció mérése és nyomon követése
  • Spirométerrel illetve rhinomanométerrel kombinálva
  • Elszívásos CO gáz analízis a nagyobb pontosság és gyorsaság érdekében
  • A CO mintavétel alatt a kilégzési sebesség és térfogat monitorozása
  • CO mérési tartomány 0 - 100 ppm
  • Automatikus nullázás és kalibrálás



A PinkFlow áramlásmérő és így a spirométer is minden szempontból megfelel az Európai és az Amerikai Tüdőgyógyász társaság által összeállított „Szabványosított légzésfunkciós vizsgálatok” követelmény rendszerének
(Standardization of Lung Function Testing ATS/ERS Task force, European Respiratory Journal 2005)

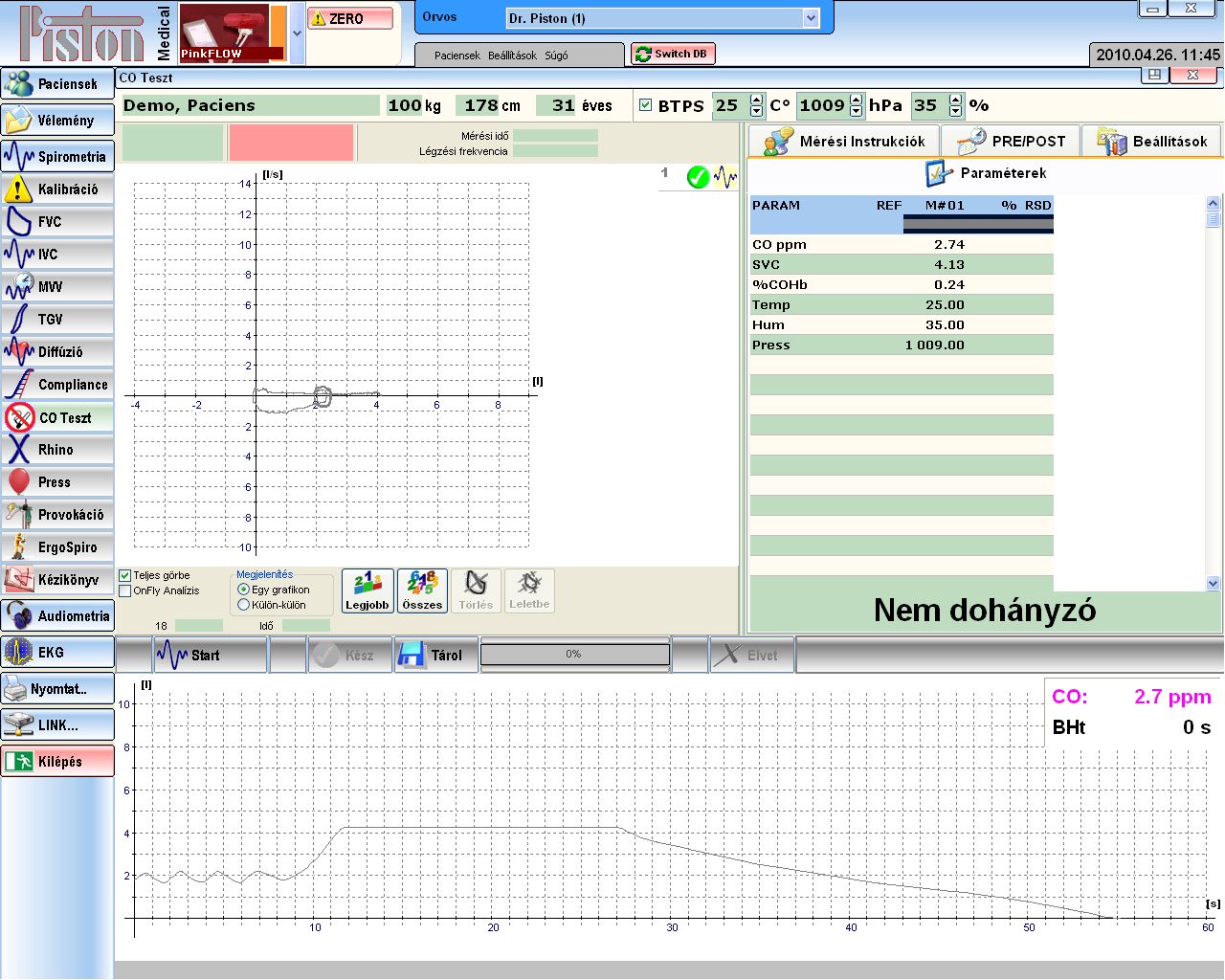

Software rendszer összefoglaló



Hordozható számítógéphez csatlakoztatva teljes mobilitást biztosít, akkumulátoros üzemmódban is


  • Mérési üzemmódok
  • Mért paraméterek
  • Tartozékok
  • Műszakiadatok
  • Kilégzési CO koncentráció mérés
  • Forszírozott ki- és belégzés
  • Statikus vitálkapacitás
  • Maximális akaratlagos légzés

Teljes légzésdiagnosztikai paraméterlista

  Breath carbon monoxide monitor Kilégzési CO mérő
CO ppm Breath CO concentration Kilégzési CO koncentráció
%COHb Carboxyhemoglobin % Carboxyhemoglobin százalék
SVC Slow Vital Capacity Lassú vitálkapacitás
  Forced ex and inspiration Forszírozott ki- és belégzésmérés
FVC Forced Vital Capacity Forszírozott kilégzési vitálkapacitás
FEV*0.5 Forced Expiratory Volume in 0.5 second Forszírozott kilégzési térfogat 0,5 s-él
FEV*1.0 Forced Expiratory Volume in 1.0 second Forszírozott kilégzési térfogat 1,0 s-él
FEV*0.5/IVC Ration of FEV*0.5 and IVC in % Forszírozott kilégzési térfogat 0,5 s-nél / IVC
FEV*0.5/FVC Ration of FEV*0.5 and FVC in % Forszírozott kilégzési térfogat 0,5 s-nél / FVC
FEV*1.0/IVC Ration of FEV*1.0 and IVC in % Forszírozott kilégzési térfogat 1,0 s-nél / IVC
FEV*1.0/FVC Ration of FEV*1.0 and FVC in % Forszírozott kilégzési térfogat 1,0 s-nél / FVC
PEF Peak Expiratory Flow Kilégzési csúcsáramlási sebesség
FEF*25-75% Forced mid-Expiratory Flow rate Forszírozott középáramlási sebesség
FEF*75% Forced Expiratory Flow at 75% lung volume Forszírozott kilégzési sebesség a tüdőtérfogat 75%-nál
FEF*50% Forced Expiratory Flow at 50% lung volume Forszírozott kilégzési sebesség a tüdőtérfogat 50%-nál
FEF*25% Forced Expiratory Flow at 25% lung volume Forszírozott kilégzési sebesség a tüdőtérfogat 25%-nál
FET Forced Expiratory Time Forszírozott kilégzési idő
MTT Mean Transit Time Átlagos tranzit idő
FIVC Forced Inspiratory Vital Capacity Forszírozott belégzési vitálkapacitás
FIV*0.5 Forced Inspiratory Volume in 0.5 sec Forszírozott belégzési térfogat 0,5 s-nél
FIV*1.0 Forced Inspiratory Volume in 1.0 sec Forszírozott belégzési térfogat 0,5 s-nél
PIF Peak Inspiratory Flow rate Belégzési csúcsáramlási sebesség
FIF*25-75% Forced mid-Inspiratory Flow rate Forszírozott közép belégzési sebesség
  Static vital capacity Statikus vitálkapacitás mérés
IVC Inspiratory Vital Capacity Belégzési vitálkapacitás
IRV Inspiratory Reserve Volume Belégzési tartalék térfogat
ERV Expiratory Reserve Volume Kilégzési tartalék térfogat
TV Tidal Volume Nyugalmi légzés térfogata
SVC Slow Vital Capacity Lassú vitálkapacitás térfogata
  Maximal Voluntary Ventilation Maximális akaratlagos légzés
MVV Maximal Voluntary Ventilation Maximális akaratlagos légzés térfogata
MVV*f Maximal Voluntary Ventilation Frequency Maximális akaratlagos légzés frekvenciája
  Rhinomanometry Rhinomanométer mérés
Flow [ 50] Flow speed at 50 Pa drive pressure Áramlási sebesség 50 Pa nyomásnál
Flow [ 75] Flow speed at 75 Pa drive pressure Áramlási sebesség 75 Pa nyomásnál
Flow [100] Flow speed at 100 Pa drive pressure Áramlási sebesség 100 Pa nyomásnál
Flow [150] Flow speed at 150 Pa drive pressure Áramlási sebesség 150 Pa nyomásnál
Flow [300] Flow speed at 300 Pa drive pressure Áramlási sebesség 300 Pa nyomásnál
RES  [ 50] Resistance at 50 Pa drive pressure Légúti ellenállás 50 Pa nyomásnál
RES  [ 75] Resistance at 75 Pa drive pressure Légúti ellenállás 75 Pa nyomásnál
RES  [100] Resistance at 100 Pa drive pressure Légúti ellenállás 100 Pa nyomásnál
RES  [150] Resistance at 150 Pa drive pressure Légúti ellenállás 150 Pa nyomásnál
RES  [300] Resistance at 300 Pa drive pressure Légúti ellenállás 300 Pa nyomásnál


PinkFlow áramlásmérő PPF-18
Kalibráló pumpa PCS-3000
Baktérium- és vírusszűrő PBF-100
Szájcsutora MPA-30
Orrcsipesz PNC-65

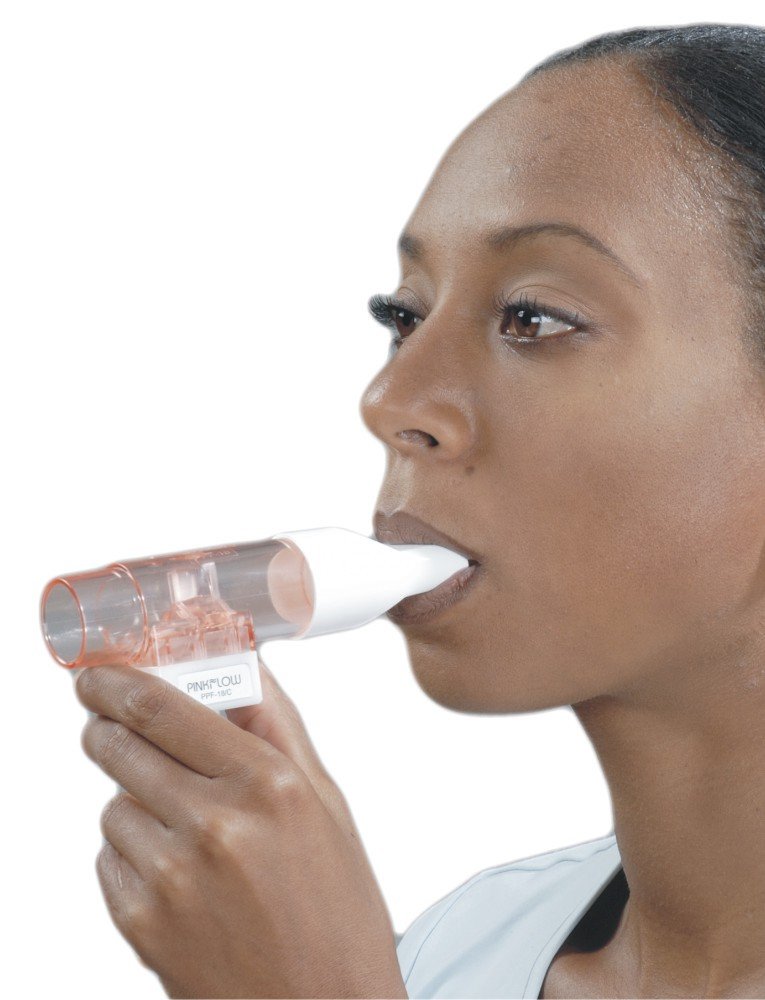

Áramlásmérő PinkFlow
Típus PPF-18
Mérési elv Szimmetrikus Pitot-cső
Mérési tartomány ±18 l/s
Pontosság ±2 % / 50 ml/s
Holttér 36 ml
Ellenállás 60 Pa/l/s @ 15 l/s
Térfogatmérés pontossága ±3 % vagy ±50 ml
CO mérési tartomány 0 - 100 ppm
CO gázanalizátor Elektrokémiai cella
PC interface mérete Magas 68 mm
  Széles: 138 mm
  Mély: 190 mm
Tömeg 220 g
Tápfeszültség USB port







Pácienskör   Kilégzési CO mérés

Készülék PinkFlow áramlásmérővel   FVC mérés

    IVC mérés

    MVV mérés
